제품소개

제품소개

무변압기 방식

변압기 방식

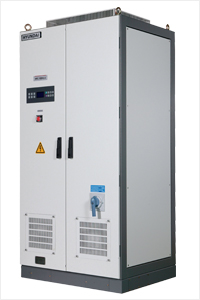

HPC-100HT-K1-OU

카탈로그보기

특징

최대전력추종 (MPPT)
  • 태양광 모듈은 일사량과 온도에 따라 최대전력을 나타내는 지점이 다릅니다.
  • 최대전력추종(MPPT) 기술이 적용되어 발전량이 저하되는 것을 방지하므로 발전량을 최대화 할 수 있도록 하였습니다.
능동전압제어
  • 역율제어 기능이 적용되어 계통전압 상승을 억제하며 과전압에 의한 빈번한 계통이탈을 방지 하였습니다.
시스템 감시 및 자가 진단 기능
  • 디지털 제어기를 이용한 시스템 제어 및 동작 상태 감시를 통해 자동 운전되도록 설계되었습니다.고장이 감지되면 자체 보호기능을 통하여 발전을 중단하고, 고장 정보를 LCD에 표시하여 사용자가 관련된 정보를 확인할 수 있도록 합니다.
모니터링 시스템
  • 외부의 모니터링 장치와 연계를 위하여 MODBUS 방식의 RS485를 지원하며, 당사 독자적인 웹 모니터링 시스템을 선택하면 편리하게 발전상태를 모니터링 할 수 있습니다.
믿을 수 있는 회사
  • 세계가 인정하고 신뢰하는 글로벌 기업 현대에너지솔루션의 장기 사후 관리능력은 태양광 발전소의 잔존가치와 수익성을 극대화하여 드릴 것입니다.
품질 보증 기간
  • 콜센터 고장 접수 후 1시간 내 출동을 지향하고 있습니다.

기술사양 (변압기 방식)

기술사양
항목/모델명 HPC-100HT-K1-OU HPC-200HT-K1 HPC-250HT-K1
시스템구성 상수 3상
출력 연계방식 계통연계형
설계방식 저주파 절연변압기 방식
(△-Y)
입력사양 최대 입력 전압 1,000Vdc 1,000Vdc 1,000Vdc
정격 입력 전압 635Vdc 635Vdc 680Vdc
입력 전압 변동범위 450~820Vdc 450~820Vdc 550~820Vdc
최대입력 전류 234Adc 461Adc 469Adc
입력 STRING 1 MPPT X 100kW 1 MPPT X 200kW 1 MPPT X 250kW
출력사양 정격 출력 용량 100kW 200kW 250kW
정격 출력 전압 380V,+10/-10% 380V,+10/-10% 380V,+10/-10%
정격 출력 전류 152A 304A 380A
최대 출력 전류 170A 334A 432A
정격 출력
주파수
60Hz
전류파형 왜율 전체 5% 이하, (각 차수 3% 이하) : 정격 부하시
시스템사양 최대효율 97.35% 97.78% 97.28%
European 효율 96.35% 96.98% 96.75%
역률 0.99 이상
보호등급 IP44 IP20 IP20
동작 온도 범위 -20℃ ~ 50℃ -20℃ ~ 50℃ -20℃ ~ 50℃
외형및무게 외형 사이즈(mm)
(폭/깊이/높이)
1,300(W) x 1,225(D) x 1,600(H) 1,100(W) x 975(D) x 2,115(H) 1,100(W) x 975(D) x 2,115(H)
중량 1,250kg 1,360kg 1,360kg
기타 보호기능 입력 과/저 전압 감지, 계통 과/저 전압 감지, 계통이상 감지, 출력 과전류 감지, 동기화 이상 감지, 정전 보호, 단독운전 방지, 시스템 과열 방지 등
보호기능 스마트폰용 App(옵션), 웹서버 지원(옵션)
보호기능 입1,400(W) x 1,775(D) x 2,684(H)
2,060kg
1,400(W) x 1,775(D) x 2,684(H)

※ 상기 사양은 사전 예고 없이 변경될 수 있으므로 적용 시 제품사양 확인 바랍니다.
